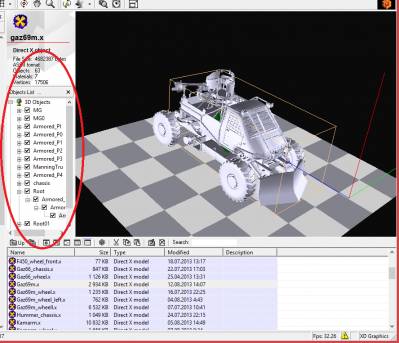

| Как наложить текстуры на модель для игры Spin Tires 2013? Это один из самых частых вопросов на форумах и сегодняшняя тема нашей статьи. На самом деле всё довольно просто, и даже тот кто с трудом преодолел первый урок, этот пройдет с относительной легкостью. Так как из программ нам нужен будет только (почти только) 3d Exploration. Первым делом вспомним на чем мы остановились. Мы получили серую модель, пора ее разукрасить. Открываем с помощью 3d Exploration файл Media\meshes\trucks\gaz69m.x и получаем нашу модель. Обратите внимание на Objects List (выделено красным) это части нашей модели, убирая галочки будут пропадать фары, колёса, а может и вся модель. Так можно выяснить какая часть как называется.
Следующий наш шаг, скопировать все текстуры модели в папку "Media\textures\". Как правило это файлы *.tga но вполне подойдут *.dds или даже обычный *.jpg. Что бы опознать какая текстура перекрывает какую часть нужно открыть их. Для этого прекрасно подойдет как Photoshop (если вы будете их переделывать) так и любая другая программа.
Плавно переходим к главному, в файле Media\meshes\trucks\gaz69m.xml нам надо прописать наши текстуры. Структура файла следующая:
<CombineXMesh>
//начало файла
<Material Mesh="Имя_части_модели" //тут стоит остановится поподробнее, в 3d Exploration мы узнавали имена частей (выделено красным) вот их сюда и надо прописывать. Там если вы заметили некоторые части имеют в себе вложенные, я обычно прописываю имя предпоследней, хотя на этот счет порой стоит изрядно поиграться на своё усмотрение. Главное не ошибиться в имени!
AlbedoMap="имя_текстуры__d.tga" SpecularMap="имя_текстуры__d.tga" NormalMap="имя_текстуры__n.tga"
//это и есть наши текстуры которые будут заполнять указанную часть. AlbedoMap - основная текстура, SpecularMap - текстура зеркальных поверхностей, NormalMap - текстуры нормалей. Если я не ошибаюсь то расшифровывается это как то так, более детально ищите матчасть. Указывать можно только основную текстуру остальные поля удалив, а можно две, но нельзя указывать две основных или каких либо других одинаковых. Что бы понять как это всё работает и выглядит, посмотрите стандартный уаз.
TwoSided="true" AlphaKill="true" Specularity="1" Glossiness="1"
//Эти параметры помогут с зеркальностью поверхностей.
/> //это означает конец описания одной части, остальные части можно описать дальше повторив с <Material Mesh= и до этого места
</CombineXMesh> //конец файла
Хватит теории приступим к практике, вот полный текст файла описывающего текстуры данной модели.
<CombineXMesh> <Material Mesh="Armored_T01" AlbedoMap="Armored Truck_Defuse.tga" SpecularMap="Armored Truck_Specular.tga" Glossiness="8" Specularity="0.6" /> <Material Mesh="MG1, MG01" AlbedoMap="MG_Defuse.tga" SpecularMap="MG_Specular.tga" /> <Material Mesh="Armored_Pl1, Armored_P01, Armored_P11, Armored_P41, ManningTru1" AlbedoMap="ManningTruck_Defuse.tga" SpecularMap="ManningTruck_Specular.tga" /> <Material Mesh="Armored_Tr1, Armored_P21, Armored_P31" AlbedoMap="Armored Plate_Defuse.tga" SpecularMap="Armored Plate_Specular.tga" /> </CombineXMesh>
Сравнив его с первым рисунком вы поймете направление движения. А теперь нюансы:
- Сто раз убедитесь что вы действовали правильно, всё скопировали и не запутались в именах. Я иногда как завтыкаю могу целый час на это потратить.
- Если не получается попробуйте другое имя части модели, попробуйте взять имя более глубокого (или менее) уровня. (Не знаю как правильно объяснить уж извините пишу как могу=)
- Не забывайте про структуру, соблюдайте чтобы теги как открывались так и закрывались.
- маленькая хитрость, если в material убрать mesh вот так:
<Material AlbedoMap="Armored Plate_Defuse.tga" SpecularMap="Armored Plate_Specular.tga" />
то текстура покроет все части модели.
Если часть всё время черная, возможно у вас текстура сохранена в 32 bits/pixel пересохраните в 24 bits/pixel
